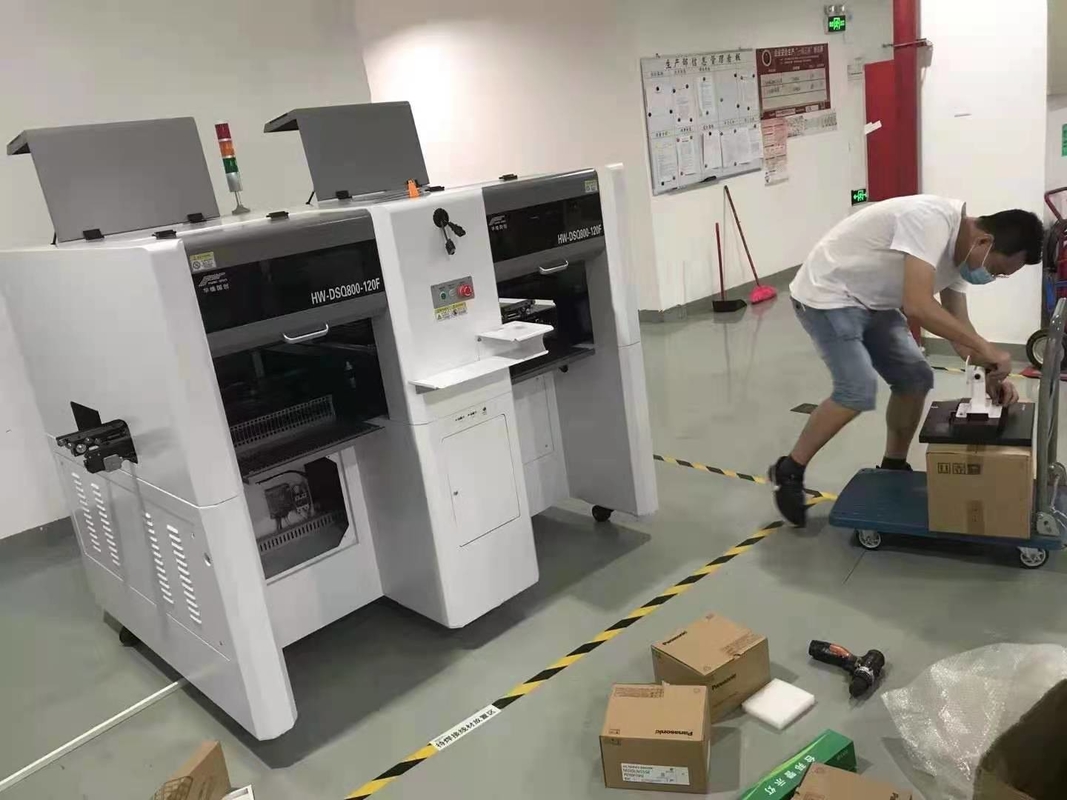

Desktop SMT Chip Mounter HWGC PCB Component Placement Machine 26000pcs/H

Desktop SMT Chip Mounter Mesin Penempatan Komponen PCB HWGC 26000pcs / H

Produk - Pemasangan chip SMT
  • Cahaya Tinggi

    Desktop SMT Chip Mounter

    ,

    26000pcs/h SMT Chip Mounter

    ,

    Mesin Penempatan Komponen PCB HWGC

  • Penglihatan aktif
    20000 pcs/jam
  • Penglihatan mati
    26000 pcs/jam
  • Jumlah kepala
    8
  • Jumlah pengumpan
    120
  • Perangkat lunak
    Bahasa inggris
  • Jumlah kamera
    11
  • Tempat asal
    Cina
  • Nama merek
    HWGC
  • Nomor model
    HW-DSQ800-120F
  • Kuantitas min Order
    1
  • Harga
    24500-24800$
  • Waktu pengiriman
    8 hari kerja
  • Syarat-syarat pembayaran
    T/T

Desktop SMT Chip Mounter Mesin Penempatan Komponen PCB HWGC 26000pcs / H

  • Desktop SMT Chip Mounter HWGC PCB Component Placement Machine 26000pcs/H
Dapatkan Harga Hubungi sekarang

SMT desktop smd memilih dan menempatkan mesin HWGC PCB produksi manual perakitan filter pemisah air minyak pengering udara panas



Pemuat PCB otomatis
Mesin penempatan SMT dapat langsung menempatkan papan PCB jadi ke trek untuk mewujudkan pemuatan papan otomatis, mengarahkan dan menempatkan dan memasang.Mendukung multi-pengumpan: maksimum 80 pengumpan.Ukuran baki IC standar, pengumpan tabung, pengumpan tongkat dapat disesuaikan.



Identifikasi sinkron olehdelapanset kamera
Mesin penempatan SMT dilengkapi dengan 10 kamera: satu MARK, satu kamera presisi tinggi, dan 8 kamera kecepatan tinggi.Itu dapat mewujudkan identifikasi sinkron 8-kepala untuk memastikan kecepatan dan ketepatan pemasangan.Konfigurasi standar adalah 16 nozel hisap presisi tinggi JUKI.



Sistem servo
Mesin penempatan SMT dilengkapi dengan sistem servo yang diimpor dari Panasonic, Jepang dengan presisi dan stabilitas tinggi untuk memastikan pemasangan stabil 24 jam.



Rantai
Ini mengadopsi rantai drag tahan tekanan tinggi dan tahan aus yang merupakan jenis yang sama dengan salah satu mesin impor.Rantai tarik dapat menahan ribuan kali tekanan bukti.



Melacak
Ini mengadopsi trek presisi tinggi dari TBI Taiwan yang memiliki kebisingan rendah dan presisi tinggi untuk memastikan tingkat akurasi chip BGA.



konveyor
Mesin penempatan SMT ini dapat secara otomatis terhubung ke konveyor yang dapat mengangkut papan PCB ke mesin solder reflow SMT tanpa asisten manual, sehingga menghemat biaya tenaga kerja.


Deskripsi Produk
Spesifikasi
Jumlah Kepala Penempatan
8 (akurasi tinggi)
Jumlah Baki iC
96
Jumlah Pengumpan
120 (tunduk pada pengumpan 8mm)
Akurasi Pemosisian
0,01mm
Akurasi Pemasangan Berulang
0,02mm
Rentang Kecepatan Pemasangan
20000-26000Pcs / jam
Komponen yang Berlaku
resistor.capacitor.chip.lamp bead dll.
Area Maksimum yang Didukung dari PCB
340*560mm
pengumpan
Pengumpan listrik NXT, pengumpan bergetar, baki IC, dll
Perangkat Pengenalan
tandai kamera x2, kamera pengenal cepat x8.kamera presisi tinggi x1
Tinggi Maksimum Komponen yang Berlaku
20mm
Metode Pengakuan
pengenalan dan pemetikan simultan dengan delapan kepala
Mode Penyampaian PCB
koneksi otomatis entri tiga tahap dari kiri ke kanan, posisi PCB otomatis
Tandai Posisi
manual/otomatis
Metode Pemrograman
pemrograman otomatis setelah mengimpor file koordinat PCB secara manual
Sistem pengaturan
Sistem kontrol HuaweiGuochuang 2021
Panjang Langkah Maksimum Sumbu XY
423mm * 734mm (kiri) 423mm * 734mm (kanan)
Lintasan Sumbu XY
empat gerakan quide linier + empat sekrup bola tanah
Mode Gerak Sumbu XY
hubungan cerdas akselerasi dan deselerasi kurva dan garis, algoritma interpolasi linier terintegrasi
Kontrol Komputer
komputer kontrol industri dengan prosesor kinerja tinggi intel
Menyesuaikan Metode Trek
listrik
Rentang Penyangga Nosel
4.5mm
Panjang Langkah Maksimum Sumbu Z
50mm
Rentang Sudut untuk Komponen
180 °
Motor
Panasonic AC Servo Motor seri MINAS A6
Pengemudi
Driver DSP berkecepatan tinggi Panasonic
Persyaratan Pasokan Udara
filter air oli,> filter debu 60L dan penstabil tekanan udara dll
Pasokan Vakum Nozzle
Generator vakum CKD Jepang mengintegrasikan fungsi ledakan vakum berkecepatan tinggi
Rentang Tekanan Pasokan Udara
0,5-0,6mp
OS
penelitian dan pengembangan independen SMT intelligent OS berbasis Windows
Tampilan Visi
Layar kontrol industri 17 inci
Kabel
Kabel fleksibel tahan lama lgus Jerman (10 juta kali)
Sumber Daya listrik
220V 50/60Hz
Kekuatan rata rata
1500W
Dimensi Mesin
1740*1360*1440mm
Bobot
1100Kg




T: Apakah sulit menggunakan mesin ini?
A: Tidak, sama sekali tidak sulit Untuk klien kami sebelumnya, paling lama 2 hari sudah cukup untuk belajar mengoperasikan mesin.

T: Apakah mesin Anda memiliki sertifikat kualitas?
A: Semua mesin kami telah lulus sertifikat CE, ISO14001 (BCC), ISO9001 (IQNET) dan memiliki paten sendiri.

Q: Garansi mesin?
A: Satu tahun, maka suku cadang akan gratis untuk pembeli dalam garansi.Jika ada keraguan dalam proses pengoperasian
mesin, pls jangan ragu hubungi kami.Kami akan membantu Anda tepat waktu.

T: Versi bahasa Inggris untuk mesin ini?
A: Ya, dan kami akan memperbarui perangkat lunak secara berkala untuk pelanggan.
