ODM HWGC SMT Chip Mounter BGA LED Assembly Equipment 500*380mm

ODM HWGC SMT Chip Mounter BGA Peralatan Perakitan LED 500 * 380mm

Produk - Pemasangan chip SMT
  • Cahaya Tinggi

    HWGC SMT Chip Mounter

    ,

    500 * 380mm SMT Chip Mounter

    ,

    Peralatan Perakitan LED BGA

  • Area papan sirkuit MAX
    340*560mm
  • Penglihatan aktif
    20000 pcs/jam
  • Penglihatan mati
    26000 pcs/jam
  • Jumlah kepala
    8
  • Jumlah pengumpan
    120
  • Jumlah kamera
    11
  • Tempat asal
    Cina
  • Nama merek
    HWGC
  • Nomor model
    HW-DSQ800-120F
  • Kuantitas min Order
    1
  • Harga
    24500-24800$
  • Waktu pengiriman
    8 hari kerja
  • Syarat-syarat pembayaran
    T/T

ODM HWGC SMT Chip Mounter BGA Peralatan Perakitan LED 500 * 380mm

  • ODM HWGC SMT Chip Mounter BGA LED Assembly Equipment 500*380mm
Dapatkan Harga Hubungi sekarang

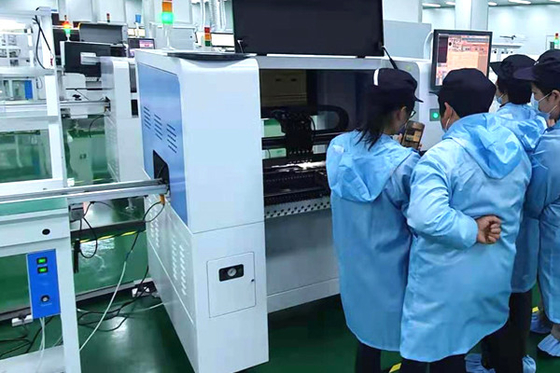

HWGC Kecepatan tinggi HW-DSQ800-120F memilih dan menempatkan mesin Perakitan produksi pcb smt disisipkan Mesin smt 0201 BGA digunakan

Pemuat PCB otomatis
Mesin penempatan SMT dapat langsung menempatkan papan PCB jadi ke trek untuk mewujudkan pemuatan papan otomatis, mengarahkan dan menempatkan dan memasang.Mendukung multi-pengumpan: maksimum 80 pengumpan.Ukuran baki IC standar, pengumpan tabung, pengumpan tongkat dapat disesuaikan.



Identifikasi sinkron olehdelapanset kamera
Mesin penempatan SMT dilengkapi dengan 10 kamera: satu MARK, satu kamera presisi tinggi, dan 8 kamera kecepatan tinggi.Itu dapat mewujudkan identifikasi sinkron 8-kepala untuk memastikan kecepatan dan ketepatan pemasangan.Konfigurasi standar adalah 16 nozel hisap presisi tinggi JUKI.



Sistem servo
Mesin penempatan SMT dilengkapi dengan sistem servo yang diimpor dari Panasonic, Jepang dengan presisi dan stabilitas tinggi untuk memastikan pemasangan stabil 24 jam.



Rantai
Ini mengadopsi rantai drag tahan tekanan tinggi dan tahan aus yang merupakan jenis yang sama dengan salah satu mesin impor.Rantai tarik dapat menahan ribuan kali tekanan bukti.



Melacak
Ini mengadopsi trek presisi tinggi dari TBI Taiwan yang memiliki kebisingan rendah dan presisi tinggi untuk memastikan tingkat akurasi chip BGA.



konveyor
Mesin penempatan SMT ini dapat secara otomatis terhubung ke konveyor yang dapat mengangkut papan PCB ke mesin solder reflow SMT tanpa asisten manual, sehingga menghemat biaya tenaga kerja.

Spesifikasi
Model
H8
Jumlah kepala penempatan
8 (Akurasi tinggi)
Jumlah posisi pengumpan
80 (tunduk pada pengumpan 8mm)


Jumlah kamera
10
Tandai kamera----------------1
Kamera pengenalan cepat--8
Kamera presisi tinggi-----1


Jumlah nampan
Mendukung hingga 48 perangkat non-pengumpan, setiap bahan dapat menentukan koordinatnya dalam rentang pemasangan, dan memperluas lebih lanjut
kemampuan menerima pesanan mesin tunggal dari aspek praktis
Akurasi posisi
0,01mm
Akurasi Pemasangan Berulang
0,025mm
Kisaran penyangga nosel
4.5mm
Luas Maksimum PCB
500*380mm
Ketinggian maksimum komponen
7mm (dapat disesuaikan hingga 20mm)
Rentang bergerak maksimum sumbu Z
20mm
Kecepatan pemasangan maksimum
15000CPH
Kecepatan pemasangan rata-rata
10000-12000CPH
Memandu
Panduan sekrup
Mengendarai motor
Impor AC Servo Motor MINAS A6 series
Sistem penggerak gerak
Drive DSP berkecepatan tinggi yang diimpor
rel panduan penggerak XYZ
Panduan gerak linier ganda + sekrup bola tanah ganda


Rentang pemasangan yang berlaku
Cocok untuk 0201, 0402, 0603, 0805, 1206, diode, triode, SOT, dan QFP, BGA, dll. dengan lead pitch 0.3mm (jarak pusat pin
0.5mm) dalam 40 * 40mm
Mode entri PCB
Koneksi otomatis entri tiga tahap dari kiri ke kanan, PCB otomatis
Metode pemrograman
Pemrograman otomatis setelah mengimpor file koordinat PCB secara manual
Menyesuaikan Metode Trek
Listrik
Tandai Posisi
Otomatis--Manual
Mode pengenalan
Pengenalan delapan kepala secara bersamaan
Pengumpan pita
8,12,16,24mm dan pengumpan bergetar (dapat dilampirkan ke chip tabung)
