BGA Pick And Place Automation System Machine For Pcb Assembly

BGA Pilih Dan Tempatkan Mesin Sistem Otomasi Untuk Perakitan Pcb

  • Cahaya Tinggi

    BGA Pick And Place Automation System

    ,

    HWGC Pick And Place Automation System

    ,

    pick and place machine untuk perakitan pcb

  • Penglihatan aktif
    20000 pcs/jam
  • Penglihatan mati
    26000 pcs/jam
  • Panjang Langkah Maksimum Sumbu Z
    50mm
  • Pasokan Vakum Nozzle
    generator cuum mengintegrasikan fungsi ledakan vakum berkecepatan tinggi
  • Jumlah pengumpan
    120
  • Perangkat lunak
    Bahasa inggris
  • Tempat asal
    Cina
  • Nama merek
    HWGC
  • Nomor model
    HW-DSQ800-120F
  • Kuantitas min Order
    1
  • Harga
    24500-24800$
  • Waktu pengiriman
    8 hari kerja
  • Syarat-syarat pembayaran
    T/T

BGA Pilih Dan Tempatkan Mesin Sistem Otomasi Untuk Perakitan Pcb

Desktop Smt Pick And Place Rakitan SMT Sisi Ganda Mesin Pemasangan Chip LED Visi BGA Pick And Place Machine Sertifikat CE



Gunakan jenis pembawa kabel yang sama dengan 10 juta gerakan konstan seperti mesin impor.
kabel fleksibel yang dirancang untuk aplikasi gerakan industri, yang dapat menahan berbagai kondisi berbahaya, seperti suhu ekstrem dan oli, dan dapat menangani semua jenis gerakan, termasuk horizontal, torsional, atau kecepatan tinggi, memastikan koneksi yang andal dari sirkuit listrik dalam gerakan bolak-balik berkecepatan tinggi.







Keuntungan kita
1. Stasiun bahan 120pcs - dapat memenuhi persyaratan pemasangan berbagai bahan dan berbagai spesifikasi dan paket produk.

1) 120pcs stasiun bahan 8mm mendukung pengumpan listrik NXT, pengumpan listrik 12mm, 16mm, 24mm, 32mm dan 44mm NXT,, pengumpan getaran dan baki IC.
2) Spesifikasi platform listrik NXT: pengumpan listrik NXT 8mm-44mm, pengumpan listrik stabil, presisi tinggi, umur panjang.

2. 8 kelompok kepala pemasangan independen - 8 kelompok kepala pemasangan didistribusikan dengan nozel yang berbeda, yang cocok untuk persyaratan pemasangan produk dengan spesifikasi lebih.

1) 8 kelompok kepala pemasangan dapat mewujudkan lengan ganda dan empat kepala memilih secara bersamaan, mengambil material pada saat yang sama, Efisiensi pengambilan sangat meningkat.
2) Kepala pemasangan dapat naik dan turun secara independen, berputar dari 0 hingga 360 derajat, dan memasang komponen hingga 20 mm.
3) Sumbu z dapat naik dan turun secara independen sesuai dengan ketebalan komponen, Untuk komponen resistansi dan kapasitansi, kepala pemasangan dapat mewujudkan identifikasi visual lalat, Komponen tinggi dapat dipasang pada kecepatan yang dikurangi.
4) Dapat memenuhi persyaratan berbagai ukuran komponen, spesifikasi berbeda dan paket berbeda, mencapai keragaman, penempatan satu kali.

3. Efisiensi komprehensif adalah 20000pcs / jam, dan efisiensi maksimum adalah 26000pcs / jam.

1) Kecepatan pemasangan berbagai komponen (resistansi, kapasitansi, chip) 20.000 pcs / jam.
2) Hanya kapasitansi atau resistansi atau kecepatan pemasangan lampu LED yang 26000pcs / jam.

4. 8 buah kamera berkecepatan tinggi, 2 buah kamera definisi tinggis -- untuk memenuhi kebutuhan pengenalan visual dari berbagai komponen.

1) Kamera berkecepatan tinggi dapat memenuhi pengenalan visual komponen dengan diameter kurang dari 10 mm, termasuk resistansi, kapasitansi, manik lampu, transistor, dioda, dll.
2) Kamera definisi tinggi dapat memenuhi pengenalan visual komponen dengan diameter kurang dari 35mm, terutama termasuk chip, pin, modul, dll

5. Resistansi dan kapasitansi di atas 0201, chip pin 0,3 mm.

1) Gunakan pengumpan listrik untuk memenuhi persyaratan pemasangan komponen 0201.
2) Kamera definisi tinggi dengan penglihatan yang tepat dapat memenuhi persyaratan pemasangan chip QPF, BGA, QFP, dll.

6. PCB dengan ketebalan kurang dari 3mm, 340*560mm.

1) Dukungan PCB dengan ketebalan 1 mm-3 mm.
2) Mendukung lebar minimum 50 mm, lebar maksimum PCB 560 mm, panjang PCB 340 mm.

Deskripsi Produk
Spesifikasi
Jumlah Kepala Penempatan
8 (akurasi tinggi)
Panjang Langkah Maksimum Sumbu XY
423mm * 734mm (kiri) 423mm * 734mm (kanan)
Lintasan Sumbu XY
empat gerakan quide linier + empat sekrup bola tanah
Mode Gerak Sumbu XY
hubungan cerdas akselerasi dan deselerasi kurva dan garis, algoritma interpolasi linier terintegrasi
Kontrol Komputer
komputer kontrol industri dengan prosesor kinerja tinggi intel
Menyesuaikan Metode Trek
listrik
Rentang Penyangga Nosel
4.5mm
Panjang Langkah Maksimum Sumbu Z
50mm
Rentang Sudut untuk Komponen
180 °
Motor
Panasonic AC Servo Motor seri MINAS A6
Pengemudi
Driver DSP berkecepatan tinggi Panasonic
Persyaratan Pasokan Udara
filter air oli,> filter debu 60L dan penstabil tekanan udara dll
Pasokan Vakum Nozzle
Generator vakum CKD Jepang mengintegrasikan fungsi ledakan vakum berkecepatan tinggi
Kekuatan rata rata
1500W
Dimensi Mesin
1740*1360*1440mm
Bobot
1100Kg



FAQ

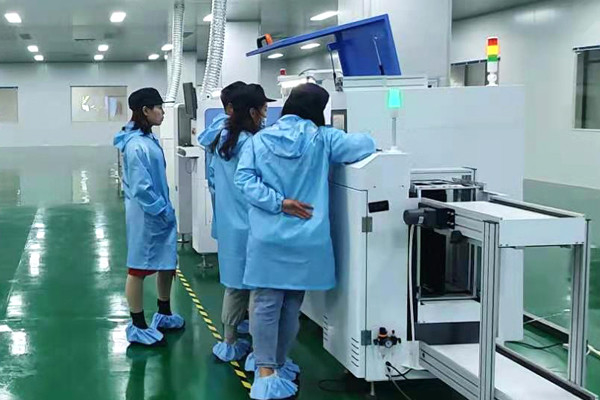

T: Bagaimana pelatihannya?
A: Setelah membeli mesin kami, teknisi Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan.Kami memiliki panduan pengguna bahasa Inggris dan video panduan untuk teach Anda bagaimana menggunakan mesin.Panduan pengguna akan datang dengan mesin bersama-sama.


T: Apakah mesin Anda memiliki sertifikat kualitas?
A: Semua mesin kami telah lulus sertifikat CE, ISO14001 (BCC), ISO9001 (IQNET) dan memiliki paten sendiri.


T: Versi bahasa Inggris untuk mesin ini?
A: Ya, dan kami akan memperbarui perangkat lunak secara berkala untuk pelanggan.
