Kecepatan pemasangan berbagai komponen (resistansi, kapasitansi, chip) 20.000 pcs / jam.
Pilih Dan Tempatkan Mesin, Mounter Permukaan Chip Mounter, Mesin Smt
Tingkat keterlibatan manual dalam proses pemrograman kurang dari 15%, sebagian besar pekerjaan dilakukan oleh bagian perangkat lunak dari mesin dan diselesaikan secara otomatis.
produk
HW-T8-80F adalah model kami yang paling populer dengan Vision.HW-T8-80F menawarkan fitur berteknologi canggih dengan area kerja 260mm x 400mm, 50 posisi pengumpan tunggal (hingga 120 pengumpan menggunakan pengumpan bank) di mana penyiapan cepat, pengoperasian mudah, dan keandalan tinggi adalah yang terpenting.
Sistem Visi
Sistem pengambilan dan penempatan visi seri HW mudah diprogram untuk semua operator, Cerdas dan cepat dioperasikan
Pengumpan Pneumatik Yamaha dan pengumpan Listrik diadopsi, ukuran termasuk 8mm, 12mm, 16mm, 24 mm, 32mm dan 44mm.
| Jumlah Kepala Penempatan | 8 (akurasi tinggi) |
| Jumlah Baki IC | 96 |
| Jumlah Pengumpan | 120 (tunduk pada pengumpan 8mm) |
| Akurasi Pemosisian | 0,01mm |
| Akurasi Pemasangan Berulang | 0,05mm |
| Kisaran kecepatan pemasangan resistensi | Komponen kapasitansi 20000-26000Pcs / jam |
| Komponen yang Berlaku | resistor, kapasitor, chip, manik lampu 0201-30*30mm dll. |
| Area Maksimum yang Didukung dari PCB | 50*50mm--340*330mm |
| pengumpan | Pengumpan listrik NXT, pengumpan bergetar, baki IC dll. |
| Perangkat Pengenalan | tandai kamera x2, kamera pengenal cepat x8, kamera presisi tinggi x1 |
| Tinggi Maksimum Komponen yang Berlaku | 20mm |
| Metode Pengakuan | pengenalan simultan dengan delapan kepala |
| Mode Penyampaian PCB | entri tiga tahap, koneksi otomatis dari kiri ke kanan, posisi PCB otomatis |
| Tandai Posisi | manual / otomatis |
| Metode Pemrograman | pemrograman otomatis setelah mengimpor file koordinat PCB secara manual |
| Sistem pengaturan | Sistem kontrol HuaweiGuochuang 2021 |
| Panjang Langkah Maksimum Sumbu XY | 423mm * 734mm (kiri) 423mm * 734mm (kanan) |

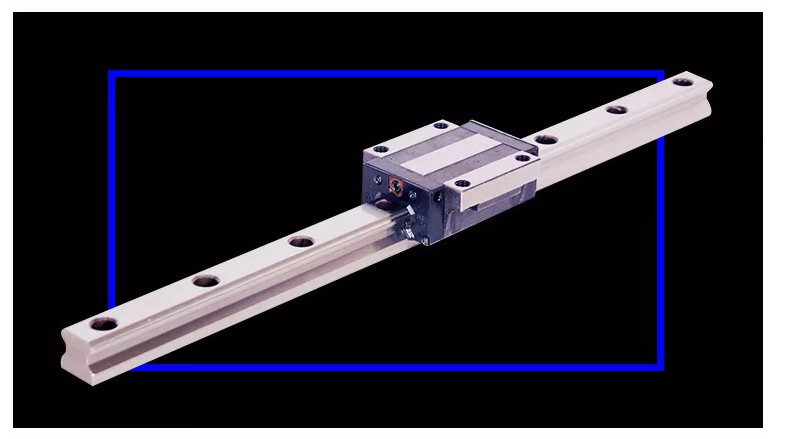

| Lintasan Sumbu XY | panduan gerak linier + Driver sekrup |
| Mode Gerak Sumbu XY | hubungan cerdas akselerasi dan deselerasi kurva dan garis, algoritma interpolasi linier terintegrasi. |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
