120 Feeders Smd Led Making Machine HWGC PCB Production Line Equipment

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC

Produk - Pemasangan chip SMT
  • Cahaya Tinggi

    120 Pengumpan Smd Led Membuat Mesin

    ,

    Mesin Pembuat OEM Smd Led

    ,

    Peralatan Lini Produksi PCB HWGC

  • Area papan sirkuit MAX
    340*560mm
  • Penglihatan aktif
    20000 pcs/jam
  • Jumlah kepala
    8
  • Perangkat lunak
    Bahasa inggris
  • Jumlah kamera
    11
  • Tampilan Visi
    Layar kontrol industri 17 inci
  • Persyaratan kualitas sumber udara
    Filter air oli; 60L, filter debu dan penstabil tekanan udara dll
  • berat produk
    500kg
  • Tempat asal
    Cina
  • Nama merek
    HWGC
  • Nomor model
    HW-DSQ800-120F
  • Kuantitas min Order
    1
  • Harga
    24500-24800$
  • Waktu pengiriman
    8 hari kerja
  • Syarat-syarat pembayaran
    T/T

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC

  • 120 Feeders Smd Led Making Machine HWGC PCB Production Line Equipment
Dapatkan Harga Hubungi sekarang

Kamera HD kalibrasi industri 5MP impor profesional yang digunakan untuk memasang chip dan lensa HD visi induatrial bebas distorsi 5MP yang mendukungnya.
Delapan kamera pengenal cepat industri 1MP yang dapat meningkatkan efisiensi secara signifikan dengan pengenalan delapan kepala penempatan secara simultan.

pengantar

Berdasarkan 6 kepala pemasangan +8 kamera + 64 posisi pengumpan + Panasonic
Motor servo + sekrup pemandu, pemosisiannya sangat berkembang (PRESISI: 0,01 MM)
Mesin SMT PNP dapat memilih 0201, 0402, 0603, 0805, 1206, diode, triode, SOT, dan QFP, BGA, dll. Dengan lead pitch 0.3mm (jarak pusat pin 0.5mm) dalam 40 * 40mm.

Daftar Bagian


Barang
Keterangan
Kuantitas
Catatan
1
Pilih dan tempatkan mesin
1 set
110/220V
2
Dukungan tetap IC
4 set
Empat M5 * 8, empat M5 * 6
3
Nozel JUKl
16 buah
502*4.503*4.504*4.505*3.506*1
4
Nozel hisap kalibrasi
4 buah

5
Kabel tenaga
1 buah

6
Kaki tetap
4 buah
Diameter 20mm
7
Keyboard dan mouse
1 set

8
Inkpad kalibrasi nosel
1 kotak

9
pelumas
1 buah

10
Kunci sasis
1 buah

11
komputer
1 set

12
Layar kristal cair 17 inci
1 set

Deskripsi Produk
Spesifikasi
Jumlah Kepala Penempatan
8 (akurasi tinggi)
Jumlah Baki iC
96
Jumlah Pengumpan
120 (tunduk pada pengumpan 8mm)
Akurasi Pemosisian
0,01mm
Akurasi Pemasangan Berulang
0,02mm
Rentang Kecepatan Pemasangan
20000-26000Pcs / jam
Komponen yang Berlaku
resistor.capacitor.chip.lamp bead dll.
Area Maksimum yang Didukung dari PCB
340*560mm
pengumpan
Pengumpan listrik NXT, pengumpan bergetar, baki IC, dll
Perangkat Pengenalan
tandai kamera x2, kamera pengenal cepat x8.kamera presisi tinggi x1
Tinggi Maksimum Komponen yang Berlaku
20mm
Metode Pengakuan
pengenalan dan pemetikan simultan dengan delapan kepala
Mode Penyampaian PCB
koneksi otomatis entri tiga tahap dari kiri ke kanan, posisi PCB otomatis
Tandai Posisi
manual/otomatis
Metode Pemrograman
pemrograman otomatis setelah mengimpor file koordinat PCB secara manual
Sistem pengaturan
Sistem kontrol HuaweiGuochuang 2021
Panjang Langkah Maksimum Sumbu XY
423mm * 734mm (kiri) 423mm * 734mm (kanan)
Lintasan Sumbu XY
empat gerakan quide linier + empat sekrup bola tanah
Mode Gerak Sumbu XY
hubungan cerdas akselerasi dan deselerasi kurva dan garis, algoritma interpolasi linier terintegrasi
Kontrol Komputer
komputer kontrol industri dengan prosesor kinerja tinggi intel
Menyesuaikan Metode Trek
listrik
Rentang Penyangga Nosel
4.5mm
Panjang Langkah Maksimum Sumbu Z
50mm
Rentang Sudut untuk Komponen
180 °
Motor
Panasonic AC Servo Motor seri MINAS A6
Pengemudi
Driver DSP berkecepatan tinggi Panasonic
Persyaratan Pasokan Udara
filter air oli,> filter debu 60L dan penstabil tekanan udara dll
Pasokan Vakum Nozzle
Generator vakum CKD Jepang mengintegrasikan fungsi ledakan vakum berkecepatan tinggi
Rentang Tekanan Pasokan Udara
0,5-0,6mp
OS
penelitian dan pengembangan independen SMT intelligent OS berbasis Windows
Tampilan Visi
Layar kontrol industri 17 inci
Kabel
Kabel fleksibel tahan lama lgus Jerman (10 juta kali)
Sumber Daya listrik
220V 50/60Hz
Kekuatan rata rata
1500W
Dimensi Mesin
1740*1360*1440mm
Bobot
1100Kg

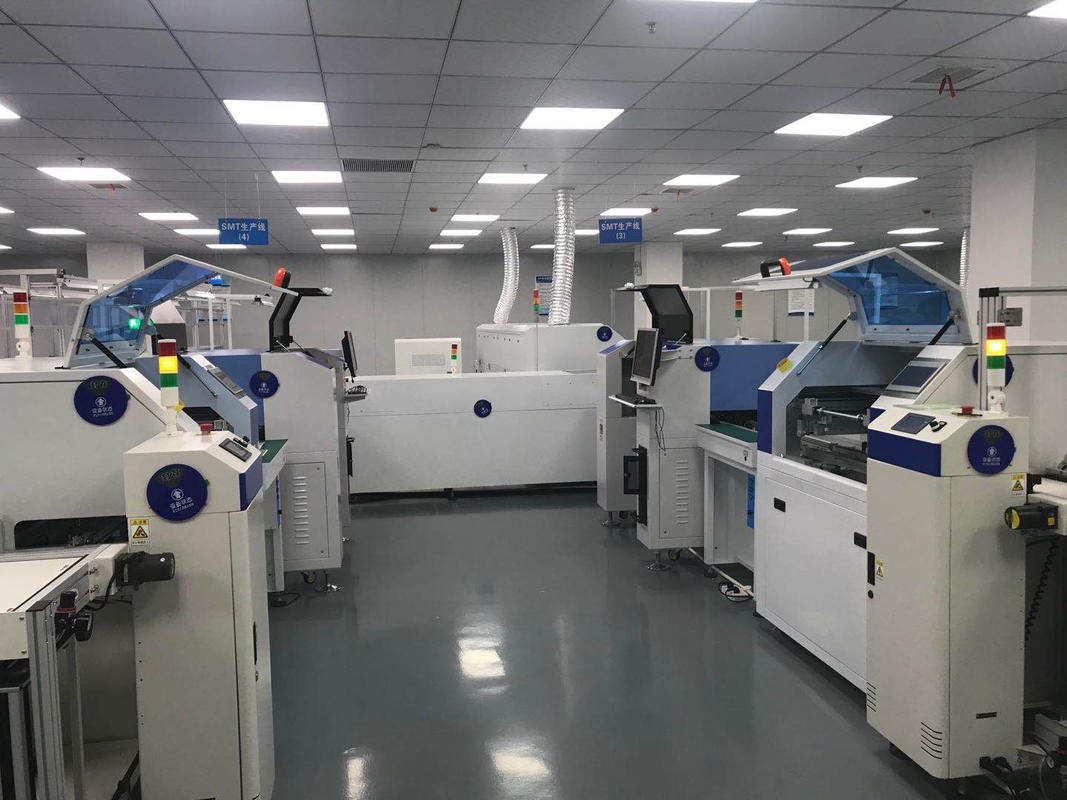

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC 0

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC 1

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC 2

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC 3

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC 4

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC 5

120 Pengumpan Smd Led Membuat Mesin Peralatan Lini Produksi PCB HWGC 6

FAQ
T: Bagaimana pelatihannya?
A: Setelah membeli mesin kami, teknisi Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan.Kami memiliki panduan pengguna bahasa Inggris dan video panduan untuk mengajari Anda cara menggunakan mesin.Panduan pengguna akan datang dengan mesin bersama-sama.

T: Apakah sulit menggunakan mesin ini?
A: Tidak, sama sekali tidak sulit Untuk klien kami sebelumnya, paling lama 2 hari sudah cukup untuk belajar mengoperasikan mesin.

T: Apakah mesin Anda memiliki sertifikat kualitas?
A: Semua mesin kami telah lulus sertifikat CE, ISO14001 (BCC), ISO9001 (IQNET) dan memiliki paten sendiri.

Q: Garansi mesin?
A: Satu tahun, maka suku cadang akan gratis untuk pembeli dalam garansi.Jika ada keraguan dalam proses pengoperasian
mesin, pls jangan ragu hubungi kami.Kami akan membantu Anda tepat waktu.

T: Versi bahasa Inggris untuk mesin ini?
A: Ya, dan kami akan memperbarui perangkat lunak secara berkala untuk pelanggan.
