8 Nozzles SMT Pick And Place Machine For PCB Assembly LED Production Line

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB

Produk - Mesin pick and place SMT
  • Cahaya Tinggi

    8 Nozel SMT Pick And Place Machine

    ,

    LED SMT Pick And Place Machine

    ,

    Assembly LED Production Line

  • Area papan sirkuit MAX
    340*560mm
  • Penglihatan aktif
    20000 pcs/jam
  • Penglihatan mati
    26000 pcs/jam
  • Jaminan
    1 tahun
  • Jumlah kepala
    8
  • Jumlah pengumpan
    120
  • Perangkat lunak
    Bahasa inggris
  • Jumlah kamera
    11
  • Tempat asal
    Cina
  • Nama merek
    HWGC
  • Nomor model
    HW-DSQ800-120F
  • Kuantitas min Order
    1
  • Harga
    24500-24800$
  • Waktu pengiriman
    8 hari kerja
  • Syarat-syarat pembayaran
    T/T

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB

  • 8 Nozzles SMT Pick And Place Machine For PCB Assembly LED Production Line
Dapatkan Harga Hubungi sekarang

8 Nozel Keuntungan SMT Pick and Place Machine Untuk Perakitan PCB dan Lini Produksi LED

Impor file .CSV yang diekspor dari file PCB, buat koordinat proyek melalui posisi koordinat empat sudut, dan hasilkan titik tanda secara otomatis.Melalui perpustakaan pengemasan, tata letak stasiun material dan nosel dapat dihasilkan secara cerdas, dan parameter pengambilan dan parameter pemasangan dapat dihasilkan pada saat yang bersamaan, sangat meningkatkan kecepatan pemrograman.






Tarif penempatan 26000CPH
Ketepatan ± 0,001” (0,02mm)
Voltase 220AC
Bobot 1000kg
Jaminan 1 tahun
dukungan Dukungan Video
UI GUI (antarmuka pengguna grafis) terbaik di kelasnya menggunakan perangkat lunak berbasis Windows® memungkinkan pemrograman dalam hitungan menit
Tidak.dari Pengumpan (pita 8mm) 120 buah
Ukuran Papan Maks 380mmX400mm
Kemampuan Komponen Terkecil 0201
Sistem Visi Visi HWGC
Pengumpan Getaran Longgar, tabung, tongkat (kontrol frekuensi & amplitudo)


Bantuan Sistem visi HW memungkinkan penempatan 0201, BGA, QFN, QFP, LED yang akurat dan berbagai hampir semua komponen SMT.

Sistem Visi

Sistem pengambilan dan penempatan visi seri HW mudah diprogram untuk semua operator, Cerdas dan cepat dioperasikan





Deskripsi Produk
Spesifikasi
Jumlah Kepala Penempatan
8 (akurasi tinggi)
Jumlah Baki iC
96
Jumlah Pengumpan
120 (tunduk pada pengumpan 8mm)
Akurasi Pemosisian
0,01mm
Akurasi Pemasangan Berulang
0,02mm
Rentang Kecepatan Pemasangan
20000-26000Pcs / jam
Komponen yang Berlaku
resistor.capacitor.chip.lamp bead dll.
Area Maksimum yang Didukung dari PCB
340*560mm
pengumpan
Pengumpan listrik NXT, pengumpan bergetar, baki IC, dll
Perangkat Pengenalan
tandai kamera x2, kamera pengenal cepat x8.kamera presisi tinggi x1
Tinggi Maksimum Komponen yang Berlaku
20mm
Metode Pengakuan
pengenalan dan pemetikan simultan dengan delapan kepala
Mode Penyampaian PCB
koneksi otomatis entri tiga tahap dari kiri ke kanan, posisi PCB otomatis
Tandai Posisi
manual/otomatis
Metode Pemrograman
pemrograman otomatis setelah mengimpor file koordinat PCB secara manual
Sistem pengaturan
Sistem kontrol HuaweiGuochuang 2021
Panjang Langkah Maksimum Sumbu XY
423mm * 734mm (kiri) 423mm * 734mm (kanan)
Lintasan Sumbu XY
empat gerakan quide linier + empat sekrup bola tanah
Mode Gerak Sumbu XY
hubungan cerdas akselerasi dan deselerasi kurva dan garis, algoritma interpolasi linier terintegrasi
Kontrol Komputer
komputer kontrol industri dengan prosesor kinerja tinggi intel
Menyesuaikan Metode Trek
listrik
Rentang Penyangga Nosel
4.5mm
Panjang Langkah Maksimum Sumbu Z
50mm
Rentang Sudut untuk Komponen
180 °
Motor
Panasonic AC Servo Motor seri MINAS A6
Pengemudi
Driver DSP berkecepatan tinggi Panasonic
Persyaratan Pasokan Udara
filter air oli,> filter debu 60L dan penstabil tekanan udara dll
Pasokan Vakum Nozzle
Generator vakum CKD Jepang mengintegrasikan fungsi ledakan vakum berkecepatan tinggi
Rentang Tekanan Pasokan Udara
0,5-0,6mp
OS
penelitian dan pengembangan independen SMT intelligent OS berbasis Windows
Tampilan Visi
Layar kontrol industri 17 inci
Kabel
Kabel fleksibel tahan lama lgus Jerman (10 juta kali)
Sumber Daya listrik
220V 50/60Hz
Kekuatan rata rata
1500W
Dimensi Mesin
1740*1360*1440mm
Bobot
1100Kg

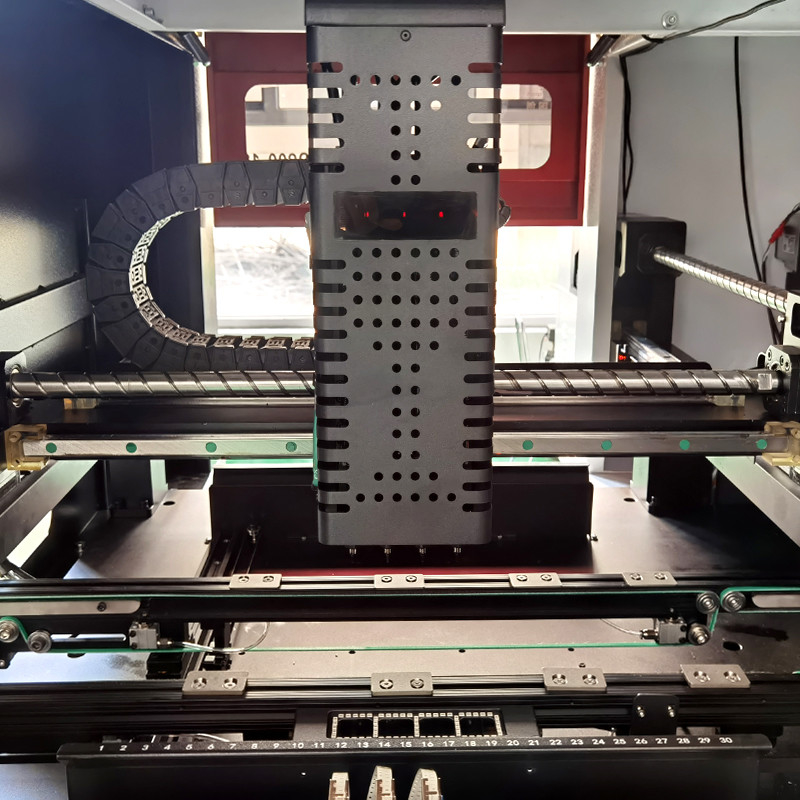

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB 0

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB 1

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB 2

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB 3

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB 4

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB 5

8 Nozel SMT Pick And Place Machine Untuk Lini Produksi LED Perakitan PCB 6

FAQ
T: Bagaimana pelatihannya?
A: Setelah membeli mesin kami, teknisi Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan.Kami memiliki panduan pengguna bahasa Inggris dan video panduan untuk mengajari Anda cara menggunakan mesin.Panduan pengguna akan datang dengan mesin bersama-sama.

T: Apakah sulit menggunakan mesin ini?
A: Tidak, sama sekali tidak sulit Untuk klien kami sebelumnya, paling lama 2 hari sudah cukup untuk belajar mengoperasikan mesin.

T: Apakah mesin Anda memiliki sertifikat kualitas?
A: Semua mesin kami telah lulus sertifikat CE, ISO14001 (BCC), ISO9001 (IQNET) dan memiliki paten sendiri.

Q: Garansi mesin?
A: Satu tahun, maka suku cadang akan gratis untuk pembeli dalam garansi.Jika ada keraguan dalam proses pengoperasian
mesin, pls jangan ragu hubungi kami.Kami akan membantu Anda tepat waktu.

T: Versi bahasa Inggris untuk mesin ini?
A: Ya, dan kami akan memperbarui perangkat lunak secara berkala untuk pelanggan.
