120 posisi pengumpan tunggal di mana pengaturan cepat, pengoperasian yang mudah, dan keandalan yang tinggi adalah yang terpenting.
produkketerangan
HW-DSQ800-120F adalah model kami yang paling populer dengan Vision.HW-DSQ800-120F menawarkan fitur berteknologi canggih dengan area kerja 260mm x 400mm, 120 posisi pengumpan tunggal di mana pengaturan cepat, pengoperasian mudah, dan keandalan tinggi adalah yang terpenting.
Fitur Sistem
* Kualitas tertinggi dengan peralatan paling canggih dengan solusi hemat biaya
* Tingkat penempatan hingga 25000-26000 cph
* Secara akurat menempatkan berbagai komponen termasuk 0201, 0402, LED, BGA, QFN...
Visi kami adalah menjadi perusahaan yang membuat mesin pick and place domestik kami sendiri yang hemat biaya dan kami bermaksud untuk mematahkan situasi monopoli internasional saat ini.
Kami telah mempertahankan filosofi menjadi patriotik, pragmatis, inovatif serta melayani masyarakat.Produk mesin pick and place yang dijual tidak hanya diapresiasi oleh usaha kecil dan menengah di dalam negeri, tetapi juga diterima dengan sangat baik oleh konsumen di luar negeri.
|
|
|
Jumlah Kepala Penempatan
|
8 (akurasi tinggi)
|
|
Jumlah Baki iC
|
96
|
|
Jumlah Pengumpan
|
120 (tunduk pada pengumpan 8mm)
|
|
Akurasi Pemosisian
|
0,01mm
|
|
Akurasi Pemasangan Berulang
|
0,02mm
|
|
Rentang Kecepatan Pemasangan
|
20000-26000Pcs / jam
|
|
Komponen yang Berlaku
|
resistor.capacitor.chip.lamp bead dll.
|
|
Area Maksimum yang Didukung dari PCB
|
340*560mm
|
|
pengumpan
|
Pengumpan listrik NXT, pengumpan bergetar, baki IC, dll
|
|
Perangkat Pengenalan
|
tandai kamera x2, kamera pengenal cepat x8.kamera presisi tinggi x1
|
|
Tinggi Maksimum Komponen yang Berlaku
|
20mm
|
|
Metode Pengakuan
|
pengenalan dan pemetikan simultan dengan delapan kepala
|
|
Mode Penyampaian PCB
|
koneksi otomatis entri tiga tahap dari kiri ke kanan, posisi PCB otomatis
|
|
Tandai Posisi
|
manual/otomatis
|
|
Metode Pemrograman
|
pemrograman otomatis setelah mengimpor file koordinat PCB secara manual
|
|
Sistem pengaturan
|
Sistem kontrol HuaweiGuochuang 2021
|
|
Panjang Langkah Maksimum Sumbu XY
|
423mm * 734mm (kiri) 423mm * 734mm (kanan)
|
|
Lintasan Sumbu XY
|
empat gerakan quide linier + empat sekrup bola tanah
|
|
Mode Gerak Sumbu XY
|
hubungan cerdas akselerasi dan deselerasi kurva dan garis, algoritma interpolasi linier terintegrasi
|
|
Kontrol Komputer
|
komputer kontrol industri dengan prosesor kinerja tinggi intel
|
|
Menyesuaikan Metode Trek
|
listrik
|
|
|
4.5mm
|
|
Panjang Langkah Maksimum Sumbu Z
|
50mm
|
|
Rentang Sudut untuk Komponen
|
180 °
|
|
Motor
|
Panasonic AC Servo Motor seri MINAS A6
|
|
Pengemudi
|
Driver DSP berkecepatan tinggi Panasonic
|
|
Persyaratan Pasokan Udara
|
filter air oli,> filter debu 60L dan penstabil tekanan udara dll
|
|
Pasokan Vakum Nozzle
|
Generator vakum CKD Jepang mengintegrasikan fungsi ledakan vakum berkecepatan tinggi
|
Rentang Tekanan Pasokan Udara
|
0,5-0,6mp
|
|
OS
|
penelitian dan pengembangan independen SMT intelligent OS berbasis Windows
|
|
Tampilan Visi
|
Layar kontrol industri 17 inci
|
|
|
Kabel fleksibel tahan lama lgus Jerman (10 juta kali)
|
|
Sumber Daya listrik
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensi Mesin
|
1740*1360*1440mm
|
|
Bobot
|
1100Kg
|
Sistem VisiBantuan Sistem visi HW memungkinkan penempatan 0201, BGA, QFN, QFP, LED yang akurat dan berbagai hampir semua komponen SMT.

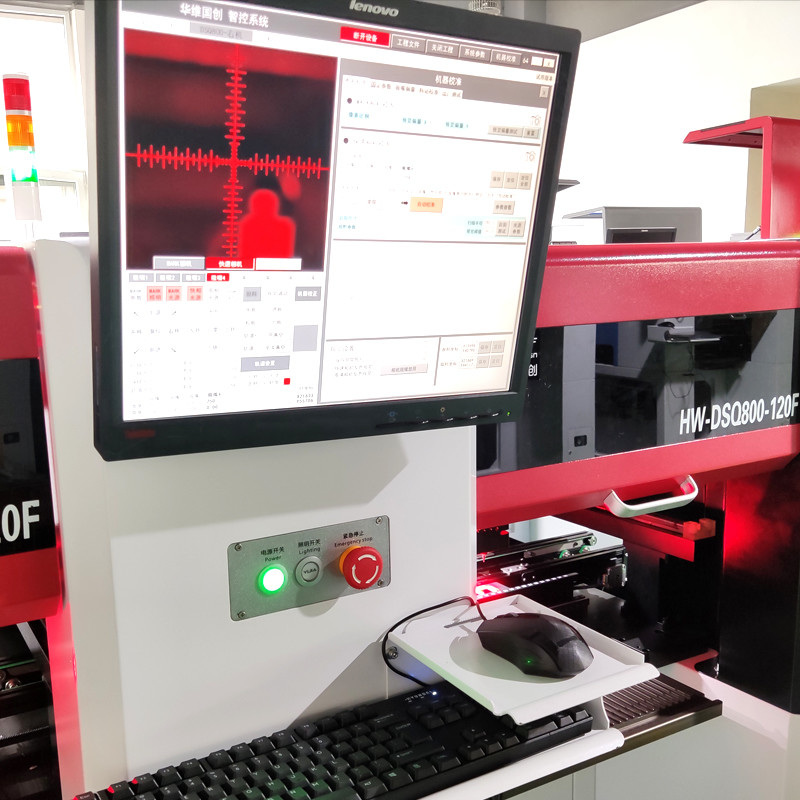

Sistem pengambilan dan penempatan visi seri HW mudah diprogram untuk semua operator, Cerdas dan cepat dioperasikan
pengumpan
Pengumpan Listrik NXT diadopsi, ukuran termasuk 8mm, 12mm, 16mm, 24 mm, 32mm dan 44mm.
