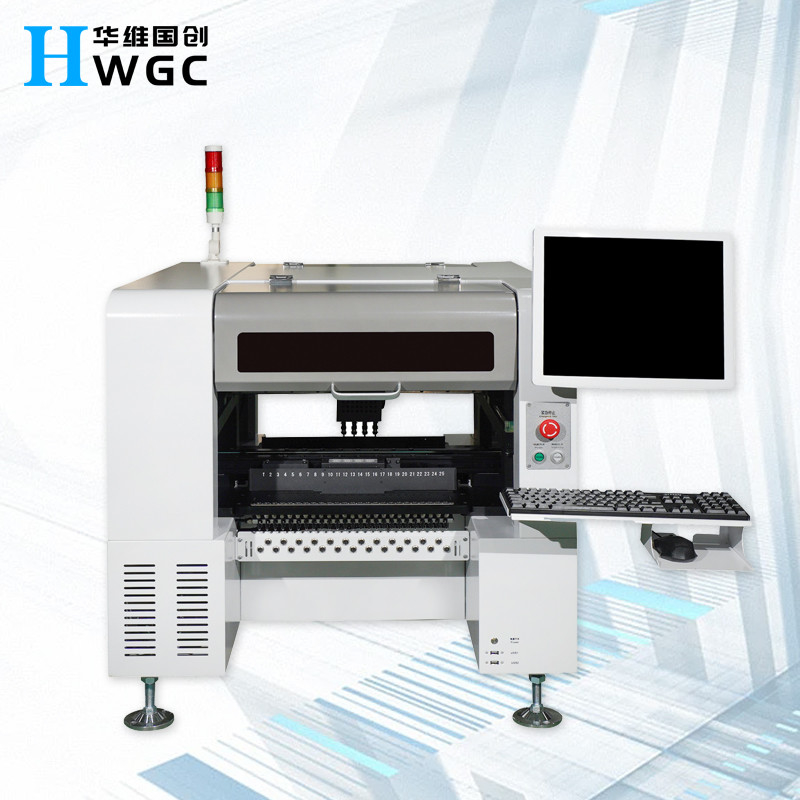

Mesin Desktop BGA Pick-and-Place 4-Kepala 44-Posisi dengan Harga Terjangkau
Bagaimana cara menggunakan mesin tambalan untuk membangun studio kecil berapa biayanya?
Mesin pick and place, juga dikenal sebagai mesin pick and place SMT (surface mount technology), adalah alat penting di setiap bengkel elektronik skala kecil.Mesin ini memungkinkan Anda menempatkan komponen elektronik kecil dengan cepat dan akurat pada papan sirkuit tercetak (PCB).
Biaya mendirikan bengkel elektronik skala kecil dengan mesin pick and place akan tergantung pada kualitas mesin dan kebutuhan Anda.Mesin pick and place tingkat awal dapat berharga antara $5.000 hingga $10.000, sementara mesin yang lebih canggih dapat berharga hingga $50.000.
Di luar mesin pick and place, Anda juga memerlukan beberapa alat dan perlengkapan lain untuk memulai.Ini mungkin termasuk:
- Besi solder - $50 sampai $100
- Solder - $10 hingga $50
- Fluks - $5 hingga $20
- PCB - masing-masing $5 hingga $20
- Komponen elektronik - bervariasi tergantung pada proyek Anda
Secara keseluruhan, Anda dapat menghabiskan mulai dari $6.000 hingga $60.000 untuk mendirikan bengkel elektronik skala kecil dengan mesin pick and place.Namun, dengan perencanaan yang matang dan rencana bisnis yang solid, Anda dapat mengubah bengkel Anda menjadi bisnis yang menguntungkan.
Ini adalah jawaban untuk Cara menggunakan mesin tambalan untuk membangun studio kecil berapa biayanya??pertanyaan.Terima kasih atas perhatian Anda ke Beijing Huawei Guochuang Electronic Technology Co., LTD., kami adalah pemasok peralatan SMT berkualitas tinggi, dapat melakukan OEM, ODM, produsen sumber terpercaya, kami sedang mencari agen global, informasi kontak kami: 15010550359 zhai 15931673319 liu.
,
|
Jumlah Kepala Penempatan
|
4 (akurasi tinggi)
|
|
Jumlah Baki IC
|
48
|
|
Jumlah Pengumpan
|
50/44 (tunduk pada pengumpan 8mm)
|
|
Akurasi Posisi
|
0,01mm
|
|
Akurasi Pemasangan Berulang
|
0,05mm
|
|
Rentang kecepatan pemasangan resistensi
|
Komponen kapasitansi 5000-8000Pcs / jam
|
|
Komponen yang Berlaku
|
resistor, kapasitor, chip, manik lampu 0201-30*30mm dll.
|
|
Didukung Area Maksimum PCB
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
Pengumpan
|
pengumpan listrik, pengumpan pneumatik, pengumpan bergetar, baki IC dll.
|
|
Perangkat Pengakuan
|
tandai kamera x1, kamera pengenalan cepat x4, kamera presisi tinggi x1
|
|
Ketinggian Maksimum dari Komponen yang Berlaku
|
≤7mm
|
|
Mode Penyampaian PCB
|
entri tiga tahap, koneksi otomatis dari kiri ke kanan, posisi PCB otomatis
|
|
Menandai Posisi
|
manual / otomatis
|
|
Metode Pemrograman
|
pemrograman otomatis setelah mengimpor file koordinat PCB secara manual
|
|
Sistem pengaturan
|
Sistem kontrol HuaweiGuochuang
|
|
Panjang Langkah Maksimum Sumbu XY
|
629mm * 679mm
|
|
Trek Sumbu XY
|
panduan gerak linier + Obeng
|
|
Mode Gerak Sumbu XY
|
keterkaitan cerdas percepatan dan perlambatan kurva dan garis, algoritma interpolasi linier terintegrasi.
|
|
Kontrol Komputer
|
komputer kontrol industri dengan prosesor kinerja tinggi Intel
|
|
Menyesuaikan Metode Trek
|
listrik
|
|
Rentang Penyangga Nosel
|
4.5mm
|
|
Panjang Langkah Maksimum Sumbu Z
|
20mm
|
|
Rentang Sudut untuk Komponen
|
±180°
|
|
Motor
|
Seri Motor Servo AC
|
|
Pengemudi
|
driver DSP berkecepatan tinggi
|
|
Persyaratan Pasokan Udara
|
filter air oli, ≥ 50L, filter debu dan penstabil tekanan udara dll.
|
|
Pasokan Vakum Nosel
|
generator vakum mengintegrasikan fungsi semburan vakum berkecepatan tinggi
|
|
Rentang Tekanan Pasokan Udara
|
0,5-0,7Mpa
|
|
OS
|
Penelitian dan pengembangan independen OS cerdas SMT berbasis Windows
|
|
membutuhkan PCB
|
Tepi proses 3-5mm dalam mode otomatis
|
|
Tampilan Visi
|
Layar kontrol industri 17 inci
|
|
Kabel
|
kabel fleksibel tahan lama (10 juta kali)
|
|
Sumber Daya listrik
|
220V 50/60Hz
|
|
Kekuatan rata rata
|
600W
|
|
Dimensi Mesin
|
mesin meja 1140*900*900mm
mesin vertikal 900*1140*1340mm
|
|
Berat
|
(mesin meja)210kg (mesin vertikal)280kg
|
