teknologi penempatan SMT mutakhir menjamin penempatan komponen yang optimal setiap saat.
HWGC Kecepatan tinggi HW-DSQ800-120F memilih dan menempatkan mesin Smt pcb produksi perakitan disisipkan 0201 BGA smt aoi mesin
8 kelompok kepala pemasangan independen - 8 kelompok kepala pemasangan didistribusikan dengan nozel yang berbeda, yang cocok untuk persyaratan pemasangan produk dengan spesifikasi lebih banyak.
1) 8 kelompok kepala pemasangan dapat mewujudkan lengan ganda dan empat kepala mengambil secara bersamaan, mengambil bahan pada waktu yang sama, efisiensi pengambilan sangat meningkat.
2) Kepala pemasangan dapat naik dan turun secara independen, berputar dari 0 hingga 360 derajat, dan memasang komponen hingga 20 mm.
3) Sumbu z dapat naik dan turun secara independen sesuai dengan ketebalan komponen, Untuk komponen resistansi dan kapasitansi, kepala pemasangan dapat mewujudkan identifikasi visual terbang, Komponen tinggi dapat dipasang dengan kecepatan rendah.
|
Komponen yang Berlaku
|
resistor.capacitor.chip.lamp bead dll.
|
|
Didukung Area Maksimum PCB
|
340*560mm
|
|
Pengumpan
|
Pengumpan listrik NXT, pengumpan getar, baki IC dll
|
|
Perangkat Pengakuan
|
tandai kamera x2, kamera pengenalan cepat x8.kamera presisi tinggi x1
|
|
Ketinggian Maksimum dari Komponen yang Berlaku
|
≤20mm
|
|
Metode Pengakuan
|
pengenalan dan pemetikan secara bersamaan dengan delapan kepala
|
|
Mode Penyampaian PCB
|
koneksi otomatis entri tiga tahap dari kiri ke kanan, posisi PCB otomatis
|
|
Menandai Posisi
|
manual/otomatis
|
|
Metode Pemrograman
|
pemrograman otomatis setelah mengimpor file koordinat PCB secara manual
|
|
Sistem pengaturan
|
Sistem kontrol HuaweiGuochuang 2021
|
|
Panjang Langkah Maksimum Sumbu XY
|
423mm * 734mm (kiri) 423mm * 734mm (kanan)
|
|
Trek Sumbu XY
|
empat quide gerakan linier + empat sekrup bola tanah
|
|
Mode Gerak Sumbu XY
|
keterkaitan cerdas percepatan dan perlambatan kurva dan garis, algoritma interpolasi linier terintegrasi
|
|
Kontrol Komputer
|
komputer kontrol industri dengan prosesor kinerja tinggi intel
|
|
Menyesuaikan Metode Trek
|
listrik
|
|
|
4.5mm
|
|
Panjang Langkah Maksimum Sumbu Z
|
50mm
|
|
Rentang Sudut untuk Komponen
|
sekitar 180°
|
|
Tampilan Visi
|
Layar kontrol industri 17 inci
|
|
|
Kabel fleksibel tahan lama LGus Jerman (10 juta kali)
|
|
Sumber Daya listrik
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensi Mesin
|
1740*1360*1440mm
|
|
Berat
|
1100Kg
|

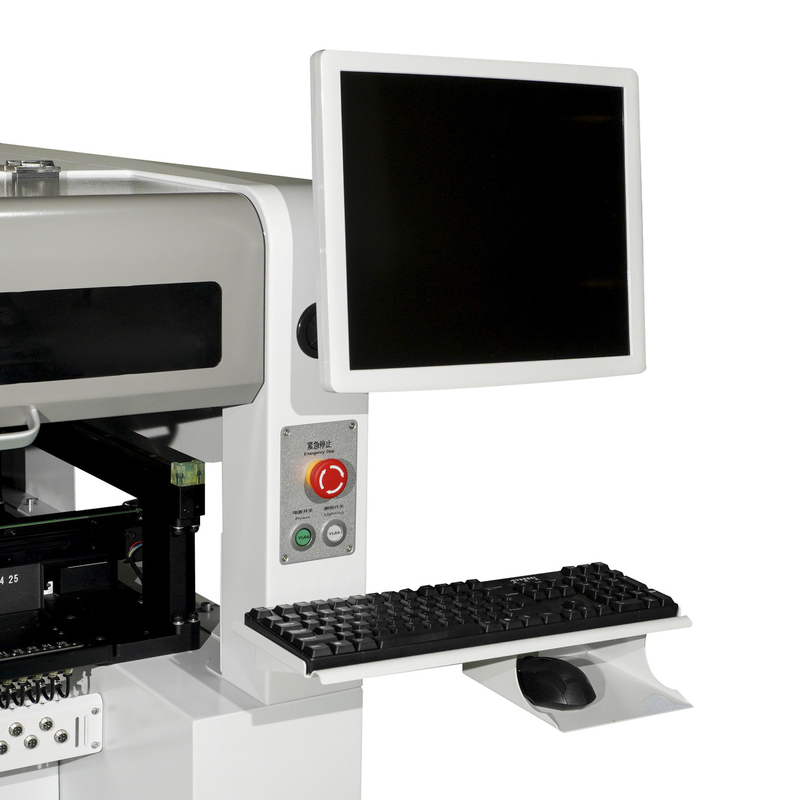

1. Perkenalan Produk: Mesin SMT Huawei Guochuang
Mesin SMT HuaWei GuoChuang adalah mesin teknologi pemasangan permukaan canggih yang dirancang untuk memberikan efisiensi, akurasi, dan keandalan yang tinggi.Kualitas unggul dan teknologi canggihnya menjadikannya pilihan yang sangat baik bagi produsen elektronik yang mencari mesin SMT yang kuat untuk memenuhi kebutuhan produksi mereka.
2. Model
Mesin SMT datang dalam model yang berbeda tergantung pada kebutuhan khusus untuk pengguna.Model yang paling umum digunakan termasuk HWP350, HWP520, dan HWP650.Semua model dirancang untuk memenuhi kebutuhan produksi perusahaan manufaktur elektronik.
3. Keuntungan
Mesin SMT HuaWei GuoChuang memiliki banyak keunggulan dibandingkan mesin serupa lainnya di pasar.Ini termasuk:
- Presisi dan akurasi tinggi
- Kecepatan dan efisiensi dalam pengoperasian
- Kompatibilitas dengan berbagai komponen elektronik
- Keserbagunaan dalam memproses berbagai ukuran dan bentuk PCB
- Perangkat lunak canggih untuk pengoperasian dan perawatan yang mudah
- Mudah dikalibrasi dan disesuaikan
- Tahan lama dan dapat diandalkan untuk penggunaan terus menerus
4. Aplikasi
Mesin SMT banyak digunakan dalam industri manufaktur elektronik untuk berbagai aplikasi antara lain:
- Rakitan lampu LED
- Rakitan produk elektronik
- Perangkat telekomunikasi
- Elektronik otomotif
- Alat kesehatan
- Elektronik konsumen
- Dirgantara dan pertahanan
5. Majelis PCB
Mesin SMT HuaWei GuoChuang dirancang untuk menangani berbagai tugas perakitan PCB.Ini menyediakan pemasangan komponen SMD berkecepatan tinggi, seperti resistor, kapasitor, IC, dan LED, pada PCB.Mesin ini juga memungkinkan pemosisian, inspeksi, dan penyolderan komponen yang tepat, memastikan hasil perakitan berkualitas tinggi.
6. Kontrol Kualitas
Mesin SMT dilengkapi dengan alat inspeksi canggih seperti sistem AOI dan SPI untuk memastikan kualitas rakitan elektronik.Mesin ini juga memiliki sistem kamera internal untuk pemantauan waktu nyata dan deteksi kesalahan otomatis selama proses perakitan.
7Investasi
Berinvestasi dalam Mesin SMT HuaWei GuoChuang adalah pilihan cerdas bagi produsen elektronik.Konstruksinya yang unggul, teknologi canggih, dan efisiensi energinya menawarkan pengembalian investasi yang sangat baik, mengurangi biaya perakitan sambil memaksimalkan produktivitas dan kualitas produk.
FAQ
T: Bagaimana pelatihannya?
A: Setelah membeli mesin kami, teknisi Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan.Kami memiliki panduan pengguna bahasa Inggris dan video panduan ke teach Anda bagaimana menggunakan mesin.Panduan pengguna akan disertakan bersama mesin.
T: Apakah sulit menggunakan mesin ini?
A: Tidak, sama sekali tidak sulit Untuk klien kami sebelumnya, paling lama 2 hari sudah cukup untuk belajar mengoperasikan mesin.
T: Apakah mesin Anda memiliki sertifikat kualitas?
A: Semua mesin kami telah lulus sertifikat CE, ISO14001(BCC),ISO9001(IQNET) dan memiliki paten sendiri.
