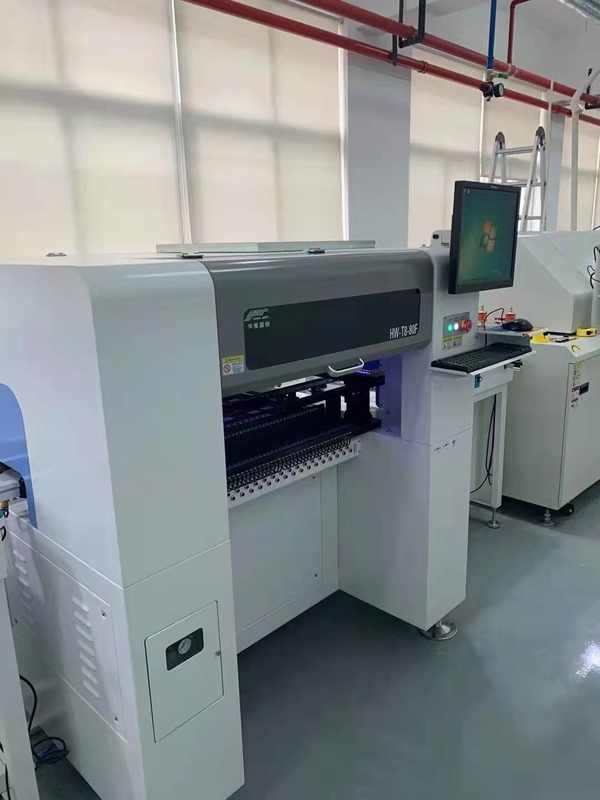

Name: Mesin Pick And Place PCB Kecil / Mesin Perakitan Led HWGC 20000pcs / H
Brand: HWGC
SKU: HW-DSQ800-120F
Price: 24500 USD
Availability: InStock
Rating: 4.5 (182 reviews)

Promosi DSQ800-120F Small Pick And Place Machine Kecil Otomatis LED Pick And Place Machine Dilengkapi Motor Servo +11

HW-DSQ800-120F adalah model kami yang paling populer dengan Vision.HW-DSQ800-120F menawarkan fitur berteknologi canggih dengan area kerja 260mm x 400mm, 120 posisi pengumpan tunggal di mana pengaturan cepat, pengoperasian mudah, dan keandalan tinggi adalah yang terpenting.

Mesin Pick and Place atas Meja SMT

Benchtop Pick and Place Machine GP400
Sistem kontrol komputer
Mesin penempatan SMT umumnya dilengkapi dengan monitor komputer dan mouse.Mendukung XP dan Windows 7. Ini memungkinkan pemrograman visual dan impor file PCB karena sistem operasi manusiawi.

SEBUAHpemuat PCB otomatis
Mesin penempatan SMT dapat langsung menempatkan papan PCB jadi ke trek untuk mewujudkan pemuatan papan otomatis, mengarahkan dan menempatkan dan memasang.Mendukung multi-pengumpan: maksimum 50 pengumpan.Ukuran baki IC standar, pengumpan tabung, pengumpan tongkat dapat disesuaikan.

Identifikasi sinkron olehempatset kamera
Mesin penempatan SMT dilengkapi dengan 6 kamera: satu MARK, satu kamera presisi tinggi, dan 4 kamera kecepatan tinggi.Itu dapat mewujudkan identifikasi sinkron 4-kepala untuk memastikan kecepatan dan ketepatan pemasangan.Konfigurasi standar adalah 16 nozel hisap presisi tinggi JUKI.

Sistem servo
Mesin penempatan SMT dilengkapi dengan sistem servo yang diimpor dari Panasonic, Jepang dengan presisi dan stabilitas tinggi untuk memastikan pemasangan stabil 24 jam.

Rantai
Ini mengadopsi rantai drag tahan tekanan tinggi dan tahan aus yang merupakan jenis yang sama dengan salah satu mesin impor.Rantai tarik dapat menahan ribuan kali tekanan bukti.

Melacak

Ini mengadopsi trek presisi tinggi dari TBI Taiwan yang memiliki kebisingan rendah dan presisi tinggi untuk memastikan tingkat akurasi chip BGA.

konveyor

Mesin penempatan SMT ini dapat secara otomatis terhubung ke konveyor yang dapat mengangkut papan PCB ke mesin solder reflow SMT tanpa asisten manual, sehingga menghemat biaya tenaga kerja.

Parameter Teknis:

Spesifikasi
Jumlah pengumpan	50
Rel Panduan Drive XYZ	Rel pemandu garis lurus tugas berat presisi tinggi
Jumlah kamera	6
Jumlah kepala	4
Kekuatan rata rata	400W
papan PCB menjadi	papan otomatis
Memandu	Panduan sekrup
Kecepatan pemasangan maksimum	9500 Pcs/jam
Kecepatan pemasangan rata-rata dari resistansi pemasangan aktual	8000 Pcs/jam
Rentang presisi Mounter	0201-40 * 40 mm, chip jarak pin 0,3 mm
Lingkup perjalanan maksimum dalam sumbu Z	20mm
Area papan sirkuit maksimum	400 × 200mm
Presisi posisi	0,01mm
Kisaran penyangga nosel hisap	4.5mm
Bobot	300kg
Dimensi	9001140900mm
Sumber Daya listrik	220V, 50/60Hz atau 110V
Udara terkompresi	0,6-0,7Mpa
Mengendarai motor	motor servo panasonic
Sistem penggerak gerak	Drive DSP berkecepatan tinggi Panasonic
Mode pengenalan	Pengenalan empat kepala secara bersamaan
Sumber vakum dari nosel hisap	Generator vakum on-off berkecepatan tinggi dengan pemutus vakum
Sistem operasi	Sistem operasi sistem operasi pemasangan chip otomatis penuh.
	Dikembangkan secara independen oleh kami berdasarkan sistem operasi Windows
	Mendukung windows xp, win7
sudut elemen	Rotasi sinkron 0-360 ° selama gerakan
Mode operasi X/Y	Kurva cerdas dari hubungan akselerasi dan deselerasi linier
Penempatan titik MARK	Full-otomatis (titik MARK bisa diatur sesuka hati)
Alarm cerdas	Koreksi otomatis, pengisian otomatis, alarm kekurangan makan
Mode masuk pelat	Koneksi otomatis dari kiri ke kanan dalam satu bagian
Mode masuk pelat	Pemosisian transfer PCB otomatis / pemosisian plunger, pengumpanan pelat manual
tampilan visual	Layar kontrol industri 17 inci, 4:3, resolusi: 1280 x1024
Jumlah kamera pengenal	Satu kamera pengenal Mark, empat kamera pengenal cepat
Jumlah kamera pengenal	Satu kamera dengan pengenalan presisi.
Lingkup pemasangan adaptif	Adaptif ke 0201 0402, 0603, 0805, 1206, dioda, audion, SOT, QFP
Lingkup pemasangan adaptif	Dalam 40*40mm dan jarak pin 0.3mm

1) 120pcs stasiun bahan 8mm mendukung pengumpan listrik NXT, pengumpan listrik 12mm, 16mm, 24mm, 32mm dan 44mm NXT,, pengumpan getaran dan baki IC.

2) Spesifikasi platform listrik NXT: pengumpan listrik NXT 8mm-44mm, pengumpan listrik stabil, presisi tinggi, umur panjang.

8 kelompok kepala pemasangan independen - 8 kelompok kepala pemasangan didistribusikan dengan nozel berbeda, yang cocok untuk persyaratan pemasangan produk dengan spesifikasi lebih.

1) 8 kelompok kepala pemasangan dapat mewujudkan lengan ganda dan empat kepala memilih secara bersamaan, mengambil material pada saat yang sama, Efisiensi pengambilan sangat meningkat.

2) Kepala pemasangan dapat naik dan turun secara independen, berputar dari 0 hingga 360 derajat, dan memasang komponen hingga 20 mm.

3) Sumbu z dapat naik dan turun secara independen sesuai dengan ketebalan komponen, Untuk komponen resistansi dan kapasitansi, kepala pemasangan dapat mewujudkan identifikasi visual lalat, Komponen tinggi dapat dipasang pada kecepatan yang dikurangi.

4) Dapat memenuhi persyaratan berbagai ukuran komponen, spesifikasi berbeda dan paket berbeda, mencapai keragaman, penempatan satu kali.

FAQ

T: Bagaimana pelatihannya?
A: Setelah membeli mesin kami, teknisi Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan.Kami memiliki panduan pengguna bahasa Inggris dan video panduan untuk teach Anda bagaimana menggunakan mesin.Panduan pengguna akan datang dengan mesin bersama-sama.

T: Apakah sulit menggunakan mesin ini?
A: Tidak, sama sekali tidak sulit Untuk klien kami sebelumnya, paling lama 2 hari sudah cukup untuk belajar mengoperasikan mesin.

T: Apakah mesin Anda memiliki sertifikat kualitas?
A: Semua mesin kami telah lulus sertifikat CE, ISO14001 (BCC), ISO9001 (IQNET) dan memiliki paten sendiri.

Q: Garansi mesin?
A: Satu tahun, maka suku cadang akan gratis untuk pembeli dalam garansi.Jika ada keraguan dalam proses pengoperasian
mesin, pls jangan ragu hubungi kami.Kami akan membantu Anda tepat waktu.

T: Versi bahasa Inggris untuk mesin ini?
A: Ya, dan kami akan memperbarui perangkat lunak secara berkala untuk pelanggan.
