Pabrik Produsen SMT Pick and Place Making Machine SMD BGA HW-T6-64F HWGC solder otomatis & semi-otomatis melewati pemasangan chip printer
SEBUAHpemuat PCB otomatis
Mesin penempatan SMT dapat langsung menempatkan papan PCB jadi ke trek untuk mewujudkan pemuatan papan otomatis, mengarahkan dan menempatkan dan memasang.Mendukung multi-pengumpan: maksimum 50 pengumpan.Ukuran baki IC standar, pengumpan tabung, pengumpan tongkat dapat disesuaikan.

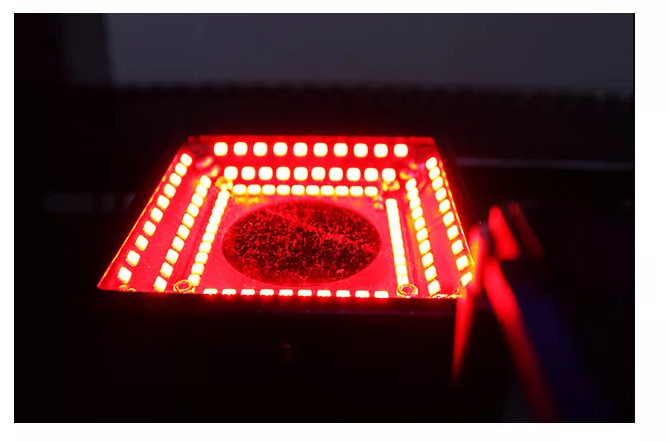

Identifikasi sinkron olehempatset kamera

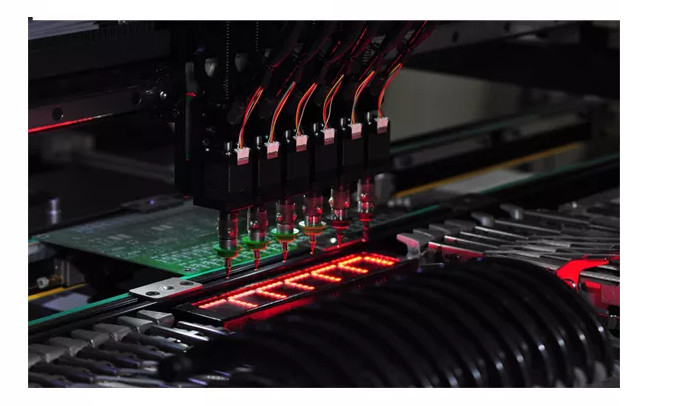

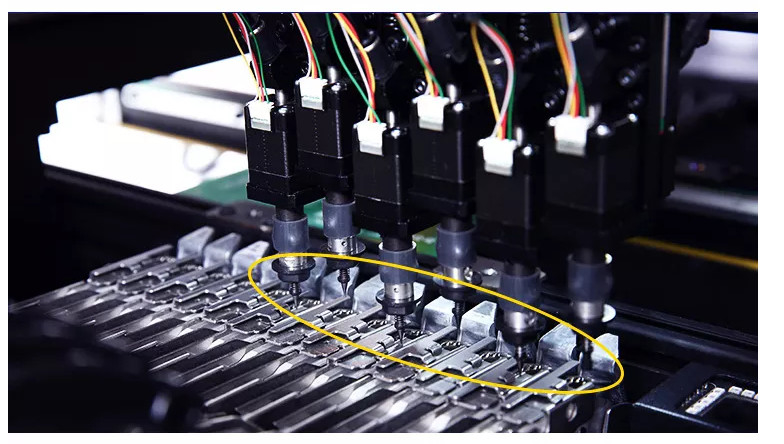

Mesin penempatan SMT dilengkapi dengan 6 kamera: satu MARK, satu kamera presisi tinggi, dan 4 kamera kecepatan tinggi.Itu dapat mewujudkan identifikasi sinkron 4-kepala untuk memastikan kecepatan dan ketepatan pemasangan.Konfigurasi standar adalah 16 nozel hisap presisi tinggi JUKI.
Sistem servo
Mesin penempatan SMT dilengkapi dengan sistem servo yang diimpor dari Panasonic, Jepang dengan presisi dan stabilitas tinggi untuk memastikan pemasangan stabil 24 jam.
Rantai
Ini mengadopsi rantai drag tahan tekanan tinggi dan tahan aus yang merupakan jenis yang sama dengan salah satu mesin impor.Rantai tarik dapat menahan ribuan kali tekanan bukti.

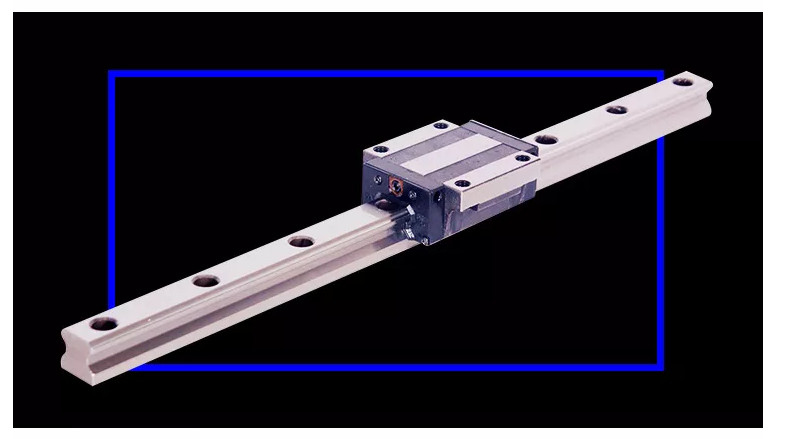

Melacak
Ini mengadopsi trek presisi tinggi dari TBI Taiwan yang memiliki kebisingan rendah dan presisi tinggi untuk memastikan tingkat akurasi chip BGA.
konveyor
Mesin penempatan SMT ini dapat secara otomatis terhubung ke konveyor yang dapat mengangkut papan PCB ke mesin solder reflow SMT tanpa asisten manual, sehingga menghemat biaya tenaga kerja.
Parameter Teknis:
| Spesifikasi | |
| Jumlah pengumpan | 50 |
| Rel Panduan Drive XYZ | Rel pemandu garis lurus tugas berat presisi tinggi |
| Jumlah kamera | 6 |
| Jumlah kepala | 4 |
| Kekuatan rata rata | 400W |
| papan PCB menjadi | papan otomatis |
| Memandu | Panduan sekrup |
| Kecepatan pemasangan maksimum | 9500 Pcs/jam |
| Kecepatan pemasangan rata-rata dari resistansi pemasangan aktual | 8000 Pcs/jam |
| Rentang presisi Mounter | 0201-40 * 40 mm, chip jarak pin 0,3 mm |
| Lingkup perjalanan maksimum dalam sumbu Z | 20mm |
| Area papan sirkuit maksimum | 400 × 200mm |
| Presisi posisi | 0,01mm |
| Kisaran penyangga nosel hisap | 4.5mm |
| Bobot | 300kg |
| Dimensi | 900*1140*900mm |
| Sumber Daya listrik | 220V, 50/60Hz atau 110V |
| Udara terkompresi | 0,6-0,7Mpa |
| Mengendarai motor | motor servo panasonic |
| Sistem penggerak gerak | Drive DSP berkecepatan tinggi Panasonic |
| Mode pengenalan | Pengenalan empat kepala secara bersamaan |
| Sumber vakum dari nosel hisap | Generator vakum on-off berkecepatan tinggi dengan pemutus vakum |
| Sistem operasi | Sistem operasi sistem operasi pemasangan chip otomatis penuh. |
| Dikembangkan secara independen oleh kami berdasarkan sistem operasi Windows | |
| Mendukung windows xp, win7 | |
| sudut elemen | Rotasi sinkron 0-360 ° selama gerakan |
| Mode operasi X/Y | Kurva cerdas dari hubungan akselerasi dan deselerasi linier |
| Penempatan titik MARK | Full-otomatis (titik MARK bisa diatur sesuka hati) |
| Alarm cerdas | Koreksi otomatis, pengisian otomatis, alarm kekurangan makan |
| Mode masuk pelat | Koneksi otomatis dari kiri ke kanan dalam satu bagian |
| Pemosisian transfer PCB otomatis / pemosisian plunger, pengumpanan pelat manual | |
| tampilan visual | Layar kontrol industri 17 inci, 4:3, resolusi: 1280 x1024 |
| Jumlah kamera pengenal | Satu kamera pengenal Mark, empat kamera pengenal cepat |
| Satu kamera dengan pengenalan presisi. | |
| Lingkup pemasangan adaptif | Adaptif ke 0201 0402, 0603, 0805, 1206, dioda, audion, SOT, QFP |
| Dalam 40*40mm dan jarak pin 0.3mm | |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
