Pemasok SMT profesional enam kepala SMT SMD LED memilih dan menempatkan mesin untuk Lini Produksi SMT
HW-DU800-96F adalah model kami yang paling populer dengan Vision.HW-DU800-96F menawarkan fitur berteknologi canggih dengan area kerja 400mm x 700mm, 96 posisi pengumpan tunggal (hingga 120 pengumpan menggunakan pengumpan bank) di mana penyiapan cepat, pengoperasian mudah, dan keandalan tinggi adalah yang terpenting.
Fitur Sistem
* Kualitas tertinggi dengan peralatan paling canggih dengan solusi hemat biaya
* Tingkat penempatan hingga 13000 cph
* Secara akurat menempatkan berbagai komponen termasuk 0201, 0402, LED, BGA, QFN...
Komponen

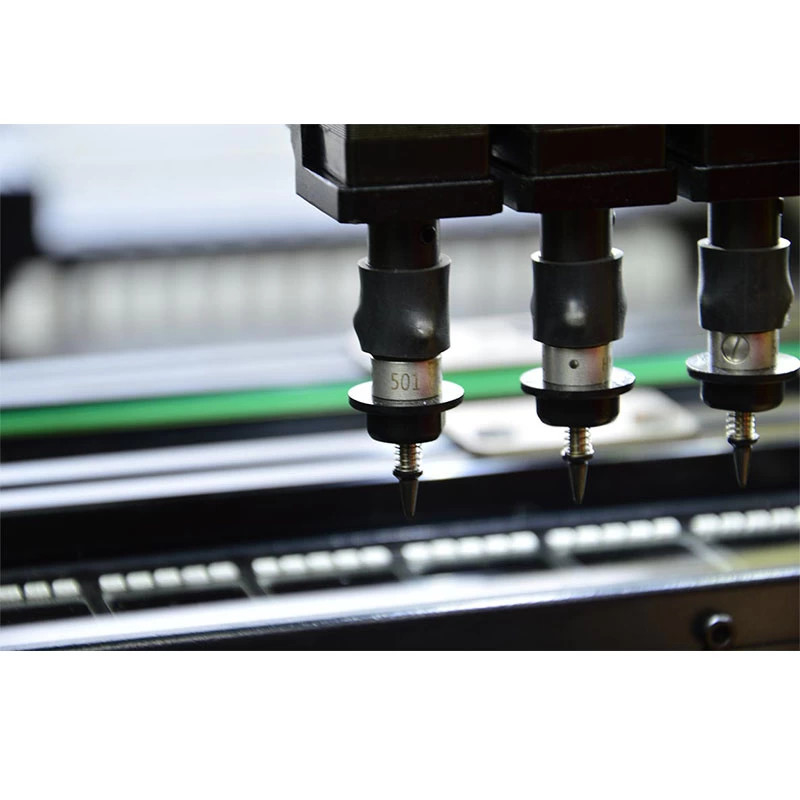

Bantuan Sistem visi HW memungkinkan penempatan 0201, BGA, QFN, QFP, LED yang akurat dan berbagai hampir semua komponen SMT.
Sistem Visi
Sistem pengambilan dan penempatan visi seri HW mudah diprogram untuk semua operator, Cerdas dan cepat dioperasikan
pengumpan
Pengumpan Listrik NXT diadopsi, ukuran termasuk 8mm, 12mm, 16mm, 24 mm, 32mm dan 44mm.
|
Jumlah pengumpan
|
50
|
|
Jumlah baki IC
|
6
|
|
Jumlah kamera
|
6
|
|
Jumlah kepala
|
4
|
|
Kekuatan rata rata
|
400W
|
|
Presisi posisi
|
0,01 MM
|
|
Kisaran penyangga nosel hisap
|
4,5 MM
|
|
Sumber Daya listrik
|
220V, 50/60Hz
|
|
Udara terkompresi
|
0,5-0,6Mpa
|
|
Mengendarai motor
|
motor servo panasonic
|
|
Sumber vakum dari nosel hisap
|
generator vakum on-off berkecepatan tinggi dengan pemutus vakum
|
|
Area papan sirkuit maksimum
|
600X455mm
|
|
Lingkup perjalanan maksimum dalam sumbu Z
|
20MM
|
|
Pengumpan pita
|
8, 12, 16, 24mm dan hisap getaran (pemasangan pipa chip)
|
|
Kecepatan pemasangan maksimum
|
7000Pcs/H
|
|
Kecepatan pemasangan rata-rata dari resistansi pemasangan aktual
|
8000 Pcs/H
|
|
rel panduan penggerak XYZ
|
Rel panduan linier pemuatan ulang TBI presisi tinggi
|
|
Sistem penggerak gerak
|
Drive DSP berkecepatan tinggi Panasonic
|
|
Sistem operasi
|
sistem operasi pemasangan chip otomatis penuh yang dikembangkan secara independen oleh Huawei Guochuang berdasarkan Windows
sistem operasi dan mendukung windows xp
sistem operasi win7
|
|
sudut elemen
|
0-360 °, rotasi sinkron selama gerakan
|
|
Mode operasi X/Y
|
kurva cerdas dari percepatan linier dan hubungan deselerasi
|
|
Penempatan titik MARK
|
full-otomatis (titik MARK bisa diatur sesuka hati)
|
|
Alarm cerdas
|
koreksi otomatis, pengisian otomatis, alarm kekurangan makan
|
|
Mode masuk pelat
|
koneksi otomatis dari kiri ke kanan dalam satu bagian posisi transfer PCB otomatis./posisi pendorong
makan piring manual.
|
|
tampilan visual
|
Layar kontrol industri 17 inci, 4:3, resolusi: 1280 x1024
|
|
Jumlah kamera pengenal
|
Satu kamera pengenal Mark, empat kamera pengenal cepat, dan satu kamera pengenal presisi
|
|
Lingkup pemasangan adaptif
|
Adaptif ke 0201, 0402, 0603, 0805, 1206, diode, audion, SOT, QFP dalam 40*40mm dan jarak pin 0.3mm
(jarak tengah 0,5mm) dan BGA
|
|
Berat produk
|
280kg
|
|
Dimensi
|
900X1140X1340mm
|
